Forskare vid UC Berkeley vid University of California, USA, visa upp användningen av Si-CMOS-optisk litografi processer för tre till fem (III-V) nanocolumnar LED mönster medan också styra exakt tillväxten av dessa nanometer är effektivt integration av fotoner i CMOS-kretsen, för att uppnå snabb chip optiska interconnect nyckelelement.
”Ultracompact Position-Controlled InP Nanopillar lysdioder på kisel med Bright Elektroluminiscens på telekommunikation (” InP nanopillar lysdioder på kisel med Bright Elektroluminiscens på telekommunikation ”) i den” ACS fotonik ”tidning ut i det tidning ”ACS fotonik” (InP) nanostruktur matriser på kisel kristaller kan odlas på kiselbaserade villkor: låg temperatur och ingen katalysator, enligt våglängder, vilken avkastning tillväxttakten är så hög som 90%.

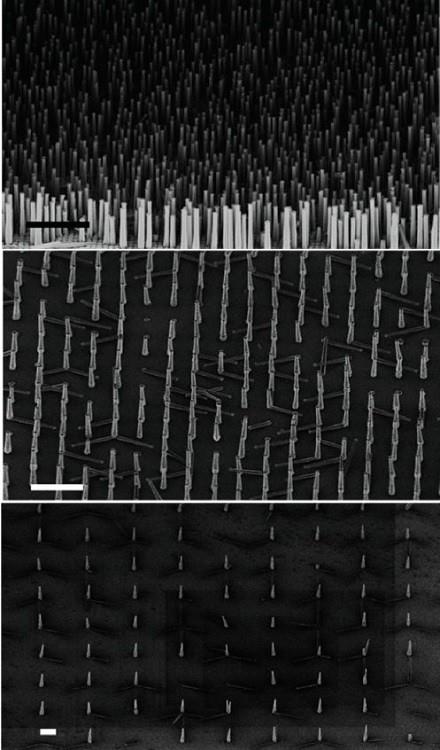

Position-kontrollerbara InP nanocolumnar matrisen odlas på 460 ° C. Låg förstoring förstoring SEM bilden visar att skalorna i alla bilder motsvarar 10 μm och 1 μm, 4 μm och 40 μm tillväxt perioder (tonhöjd)
Forskarna började från ren kisel rånet (111), 250℃under 140nm av oxid nedfall diameter om 320nm nano-bländare, avståndet mellan 1Μm-40Μm nano-kolumn kärnbildning position. Forskare gör kemiskt ytan av kisel kristallen grov, och sedan 450℃~ 460℃temperaturen i MOCVD hålighet tillväxten InP nanostrukturer. Forskarna fann att kon vinkeln på nanocolumns påverkades signifikant tillväxt temperatur, producerar nanosized nålar vid 450°C och nästan lodräta kolumner strukturer på 460°C.
Baserat på dessa nanocolumns, införliva forskarna fem galliumarsenid indium (InGaAs) quantum wells i regionen aktiva i pn dioden genom core-core tillväxt av centrera, bildar en elektriskt driven N-InP / InGaAs MQW / p-InP / p-InGaAs Nano-lysdioder
Nano - pelaren MQW LED församlingen diagram
På grund av core-shell tillväxtmönster, nanocolumn växer ur sin kärnbildning webbplats och sträcker sig bortom den oxiden öppning till en slutlig diameter ca 1 [mu] m. Således, när n-dopade kärnan i nanocolumns är i direkt kontakt med n-Si substratet, p-dopade skalet växer på oxid sköld, eliminera shunt sökvägen från det p-dopade skalet och n-Si substrat. 20/200 nm för Ti / Au leds genom lutande elektronen strålar till högt p-dopade InGaAs kontakt skikt, den monteringen för att bilda en elektrisk kontakt där en liten del av nanocolumns utsätts och ingen metall avges som LED ljus fönster.
Betecknas i nanoskala columnar lysdioder på 1510 nm och ca 30% quantum effektivitet. Även om nano-pelaren LED upptar ett litet fotavtryck, men kan utgång 4ΜW effekt, forskarna hävdade att detta är från nano-pelare / nanostruktur LED kan uppnå de högsta ljusflöde records. Under detta bygga reduceras tillgängliga ljuseffekt till 200nW på grund av samling effektiviteten i endast 5%.
En annan intressant aspekt av denna studie är att komponenten kan generera optisk förstärkning med elektriska bias och uppvisa en stark ljus reaktion under omvänd implantation att hjälpa uppnå photon integration på chip.
