1, Patch självhäftande yta lim (SMA, Surface mount klister) för våg Shan och reflux Shan, för främst att fixa komponenterna på tryckta styrelsen, oftast med en punkt av lim eller schablon metoden att fördela för att upprätthålla komponenterna på den utskrivna kretskort (PCB) position, att säkerställa att det löpande bandet på överföring processkomponenter inte kommer att förloras. Sätt på komponenterna efter ugnen eller flödesomformning maskinen värme härdning. Det är inte samma som så kallade lodet pasta, en gång uppvärmning härdning, värma löses inte, det vill säga, heta härdning processen för tejp är oåterkallelig. Effekten av SMT patch limmet varierar beroende på den värme som härdning skick, anslutningen, den utrustning som används och den operativa miljön. Användning av produktionsprocessen för att markera fläckar.
2, SMD självhäftande komponent PCB assembly används i de flesta av ytan fläckar (SMA) är epoxiharts (epoxi), även om det också polypropylen (akryl) för speciella ändamål. Efter införandet av höghastighetståg dropp limsystem och elektronikindustrin att förstå hur man handskas med hållbarheten på relativt kort produkter, har epoxiharts blivit världens mer mainstream självhäftande teknik. Epoxihartser generellt ger bra vidhäftning på en rad olika kretskort och har mycket goda elektriska egenskaper. Huvudingredienserna är: basmaterialet (d.v.s. de huvudsakliga hög material material), fyllmedel, härdning, och andra tillsatser.
3, användning av lim i syfte att a. våglödning för att förhindra förlust av komponenter (wave lödning processen) B. I reflow lödning för att förhindra att den andra sidan av komponenterna ramla (dubbelsidig reflow lödning processen) C. För att förhindra förskjutningen av komponenter och vertikal (reflow lödning processen, före beläggning processen) d. märkning (våglödning, reflow lödning, före beläggning), tryckta styrelser och komponenter för batch ändrar, användning av klistermärken som märkning.
4, tejp klassificering A. lim typ: genom tubens utrustningen på kretskort styrelsen dimensionering. B. gummiskrapa typ: genom stål nätet eller koppar nätet utskrift och skrapning sättet att applicera lim.
5, metoden droppe tuggummi SMA kan använda sprutan dropp tuggummi metoden, den nål överföringsmetoden eller den modell utskriftsmetoden gälla för PCB. Användning av nål-överföringsmetod är mindre än 10% av alla ansökningar är det användningen av nålen array doppad i limmet avgång. Sedan överförs den svävande plastiska droppar som helhet på spelplanen. Dessa system kräver ett lägre trögflytande lim och har en bra motstånd mot fuktupptagning eftersom den utsätts för inomhusmiljön. Nyckelfaktorer för kontroll av nålen överföring är den diameter och stil av nålar, temperaturen på limmet, nål nedsänkning djup och längden på tandköttet, inklusive fördröjningstiden nålspetsen före och under PCB kontakten. Tank temperaturen bör vara mellan 25 ~ 30° c, som kontrollerar viskositeten av limmet samt antal och form av lim poängen.
Modellen utskrift används ofta i lodpasta, finns även med utskänkningsställen. Även om för närvarande mindre än 2% av SMA är tryckt med en modell, intresset för denna strategi har ökat och ny utrustning är att övervinna några av de tidigare begränsa gränserna. Parametern rätt modell är nyckeln till att uppnå goda resultat. Kontakta utskrift (0 off-board höjd) kan exempelvis kräva en försening cykel, så att bra tuggummi punkter att bilda. Dessutom kräver beröringsfri utskrift (ca 1mm gap) av polymer modellen optimal gummiskrapa hastighet och tryck. Tjockleken på den metalliska mallen är generellt 0,15 ~ 2,00 mm, bör vara något större än (+ 0,05 mm) mellan komponenterna och klyftan mellan PCB.
Slutligen, temperaturen kommer att påverka viskositet och formen av plast peka, mest moderna plast-maskiner är beroende av nålen munstycket eller rumstemperatur kontroll enheten att hålla lim temperaturen är högre än rumstemperatur. Dock om PCB temperaturen från den tidigare processen att förbättra, plast punkt profilen kan vara skadad.
bäst säljande led produkter:
600 x 1200 2'x 4' 72W UL LED Panel ljus GL-PL6012 (600 x 1200 2'x 4' UL LED Panel ljus)

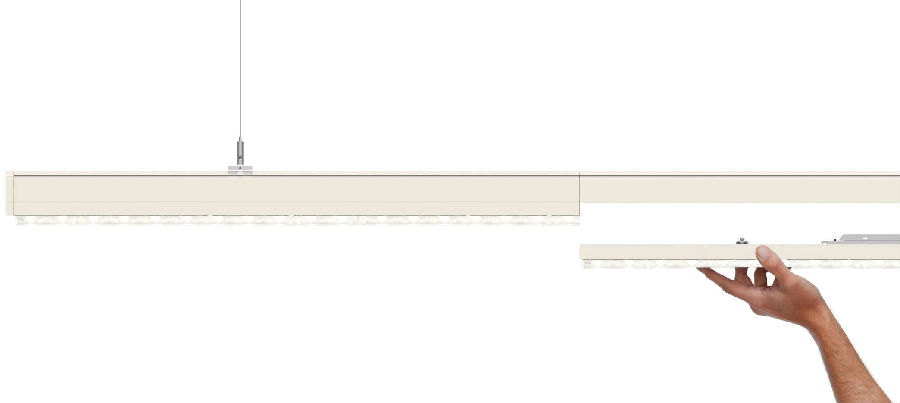

120cm 240W LED linjära High Bay
